裝置功能：
1、了解列管換熱器結構及流程，掌握給熱系數測定的實驗方法。
2、比較列管換熱器逆流、并流換熱實驗的流程及效果。
3、了解影響對流給熱系數的因素和強化傳熱的途徑。表現主要熱阻側流體流速的改變對總傳熱速率的影響。
4.使學生掌握熱電阻測溫的原理和方法，在操作中了解采用數字化儀表，計算機進行數據采集、過程控制的基本原理和過程。
主要配置及技術參數：

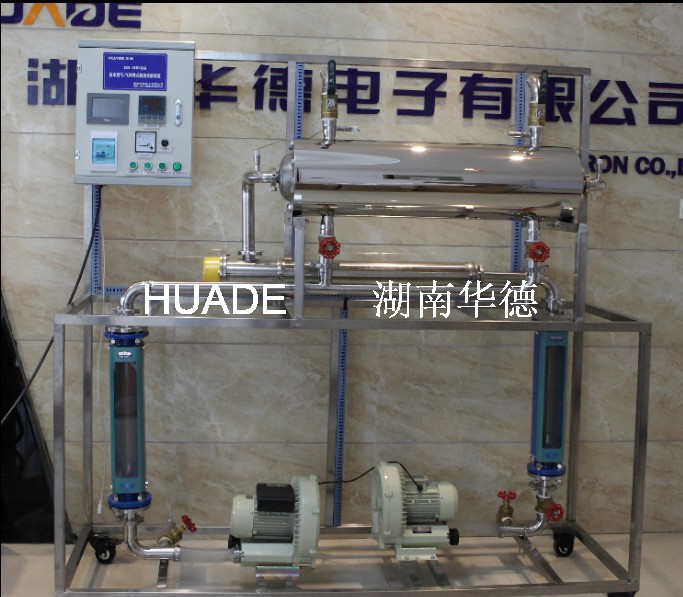

1、換熱器：全304不銹鋼換熱器，外設鏡面保溫層。熱流體走管內，冷流體走管間。換熱管規格長1000mm，總換熱面積0.48m2。
2、換熱方式可選擇逆流或并流。
3、加熱器：304不銹鋼，加熱功率4.5KW，法蘭拆卸式加熱棒。
4、風機：旋渦氣泵，功率550W，最大風量90 m3/h，最大風壓13KPa，與系統軟連接減震降噪，旁路閥調節風量。冷流體進出管：304不銹鋼材質，DN40，
5、流量：進口閘閥調節流量，轉子流量計或者孔板流量計測量 。
6、多路數字溫度顯示儀，采用液晶觸摸屏集成顯示。智能溫度控制儀（帶手動功能）。
7、溫度探頭：采用Pt100鉑電阻溫度傳感器。
8、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；
9、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。
10、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。
11、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。
數據采集型（HD506/Ⅱ）：
12、提供在線監控實驗軟件和數據處理軟件1套；數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
13、配有智能語音模塊，講解與提示實驗操作流程。
14、配觸摸屏、微機接口和遠程控制接口。在線顯示溫度、流量等實驗數據?？勺詣涌刂茖嶒灹鞒?，可設置實驗參數，自動處理實驗數據。
15、設備自帶3D虛擬仿真軟件，可以提前操作預習實驗內容，通過現代化三維建模手段完成傳熱實驗，配有全流程語音講解實驗流程，和實物裝置一致，能配套使用。
16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
17、控制屏：風機、泵、加熱、參數設定等各項操作都通過觸摸屏完成，可監測和顯示實驗過程中各單元實驗數據。操作軟件含實驗的動態流程圖，通過對動態流程圖的觀察，可以對實驗設備和實驗原理有更加深刻直觀的理解。
