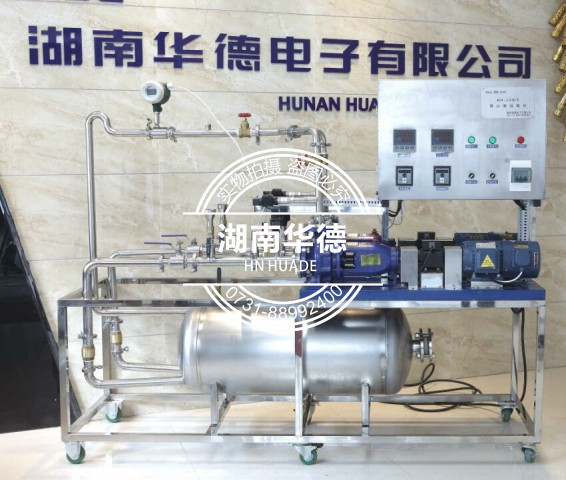

裝置功能：
1、適合于工程流體力學（水力學）教學實驗。
2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理。
3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
4、離心泵特性曲線測定：通過相關參數測量可以繪制He-Q、Ne-Q和η-Q泵的特性曲線圖.
主要配置和技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：380V/50Hz，可連續操作。
2、不銹鋼離心泵：功率750W，液體流量：0～8.5m3/h；離心泵出口壓力：0-0.2MPa；離心泵泵的揚程(H)：0-20m；離心泵軸功率(N)：0.43-0.85KW；離心泵效率（η）：0-60%；離心泵轉速：0-2900轉/分。
3、水泵專用變頻器，規格：（0-50）Hz。
4、出口壓力傳感器：測量范圍0-0.4MPa，精度0.5級，4-20mA遠傳輸出，壓力檢測機構。
5、入口負壓傳感器：測量范圍-0.1-0MPa，精度0.5級，4-20mA遠傳輸出，負壓檢測機構。
6、光電轉速傳感器：測量范圍0~2999rpm，精度1rpm，轉速檢測機構。宇電AI708H（帶485接口）數顯轉速檢測儀；
7、智能功率數字顯示儀，溫度數字顯示儀，壓力數字顯示儀，流量數字顯示儀。
8、DN25渦輪流量計：0.5~10m3/h，4-20mA遠傳輸出，流量檢測機構。
9、304不銹鋼水箱：容積60L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
10、液位傳感器，量程0-1m，精度0.5級，4-20mA遠傳輸出，液位檢測機構，含報警裝置。
11、實驗所用的流體--水為全循環設計。
12、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；
13、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。
14、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。
15、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。
數據采集型（HD503/Ⅱ）：
16、提供在線監控實驗軟件和數據處理軟件1套；數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
17、配有智能語音模塊，講解與提示實驗操作流程。
18、配觸摸屏、微機接口和遠程控制接口。在線顯示溫度、流量、壓力、功率等實驗數據。可自動控制實驗流程，可設置實驗參數，自動處理實驗數據。
19、設備自帶3D虛擬仿真軟件，可以提前操作預習實驗內容，通過現代化三維建模手段完成離心泵特性曲線實驗，配有全流程語音講解實驗流程，和實物裝置一致，能配套使用。
